Stroj na pretláčanie rúrok Oceľová konštrukcia komponentu

Ako hlavné mechanické zariadenie podzemného bezvýkopového inžinierstva, dizajn a výroba plášťa a reznej hlavy stroja na pretláčanie rúr priamo súvisia s výkonom a prevádzkovou účinnosťou celého stroja. ​

Plášť stroja na pretláčanie rúr je vyrobený z konštrukčných dielov z uhlíkovej ocele, ktorá má vynikajúcu pevnosť a stabilitu. Jeho plášť je zvyčajne zvarený oceľovými plechmi a vnútri je vsadený mriežkový rám. Oceľové materiály sú väčšinou navarené na vnútorný povrch, čo výrazne zvyšuje stabilitu plášťa a uľahčuje jeho deformáciu. Súčasne je v osovom smere rozmiestnených niekoľko priečnych výstužných rámov, ktoré sú spojené s plášťom alebo rámom roštu, čo efektívne znižuje ohybový moment v strede poľa a deformačný účinok zeminy na plášť počas výstavby a zaisťuje bezpečnú prevádzku v zložitých geologických podmienkach. Okrem toho je vonkajšia vrstva odolná voči tlaku vo všeobecnosti vyrobená z oceľového materiálu a potiahnutá epoxidovou antikoróznou farbou. Vnútorná dutina je postupne vybavená vrstvou odolnou voči vysokým teplotám (zloženým z kovov, ako je volfrám a molybdén) a vrstvou odolnou voči vlhkosti (vrátane priedušnej bavlnenej vrstvy a vysúšadla), takže plášť integruje charakteristiky odolnosti voči tlaku, odolnosti voči korózii, odolnosti voči vysokej teplote a odolnosti voči vlhkosti a prispôsobuje sa rôznym drsným pracovným prostrediam. ​

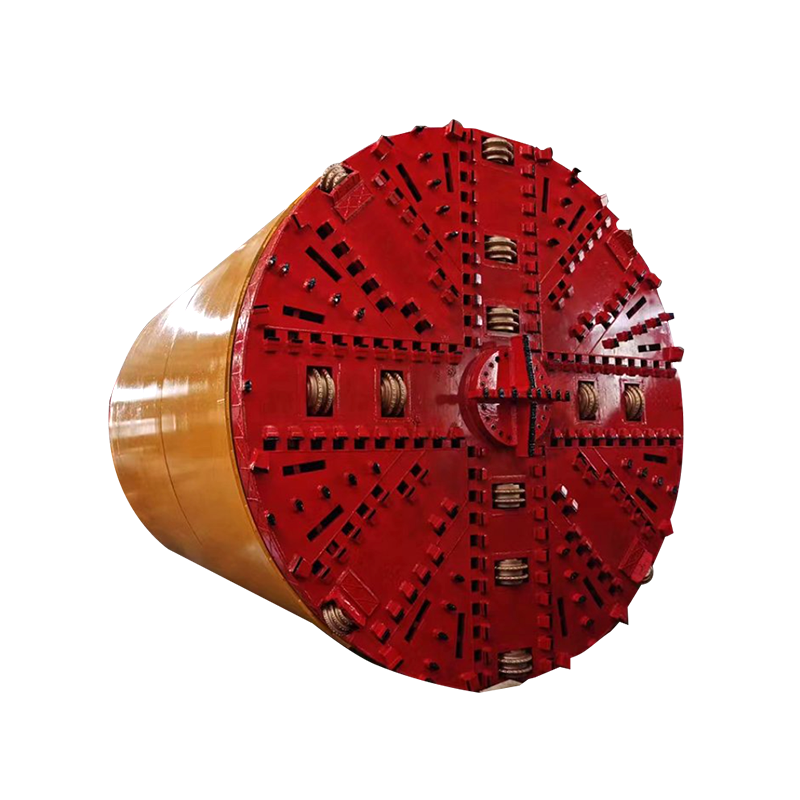

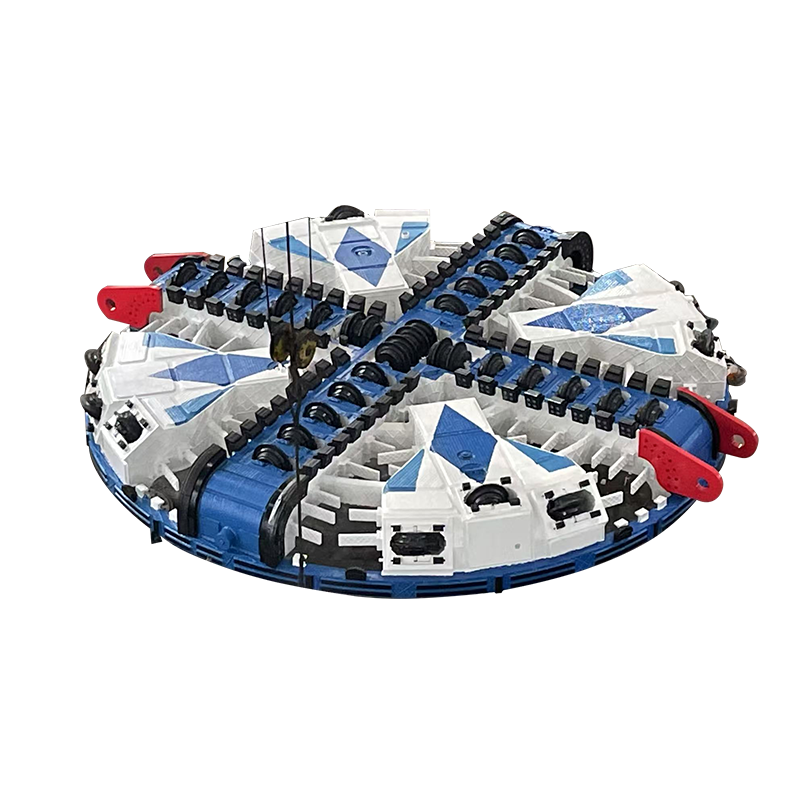

Rezná hlava tiež používa konštrukčné diely z uhlíkovej ocele a je kľúčovým komponentom stroja na pretláčanie rúr na rezanie pôdy. Rôzne typy rezných kotúčov stroja na pretláčanie rúr majú rôzne konštrukcie. Medzi bežné patrí valčeková rezačka a rezacie kotúče. Hlava frézy je väčšinou valcová, polovica je upevnená v otočnom tanieri a otočný tanier sa môže otáčať v plášti. Čepeľ žacej hlavy je upevnená na priečke a slúži na rezanie pôdy. Pomocou zariadení, ako je doska na vynášanie pôdy, môže účinne rezať a vypúšťať pôdu. Aby sa prispôsobili rôznym vrstvám, výkon a konštrukčné prevedenie nožového kotúča sú rôzne. Napríklad rezací kotúč vhodný pre horninové vrstvy bude vybavený veľkou skriňou na zníženie krútiaceho momentu na zvýšenie schopnosti lámania hornín. ​

Plášť a rezací kotúč navzájom spolupracujú. Plášť poskytuje stabilnú ochranu pre činnosť rezacieho kotúča a vnútorného vybavenia a rezací kotúč rozbíja pôdu na prednom konci, aby otvoril cestu, čo spoločne pomáha stroju na pretláčanie rúr dokončiť zložité inžinierske úlohy, ako je napríklad kladenie podzemného potrubia.
